同軸航空插頭是一種廣泛應用于航空領域的電子連接設備，特別用于高頻率信號的傳輸。它通常應用于通信設備、雷達系統、導航設備等領域，在確保信號的傳輸質量和設備的穩定性方面起著至關重要的作用。為了能夠長期可靠地工作，同軸航空插頭的設計必須具備高耐用性和高性能的特點。因此，它的結構和組成部分非常關鍵。本文將詳細介紹同軸航空插頭的結構及其主要組成部分，幫助我們深入理解其工作原理和實際應用。

一、同軸航空插頭的結構設計

同軸航空插頭的核心任務是將信號從一端傳輸?shù)搅硪欢耍瑫r(shí)保證信號的完整性和穩定性。為了實現這一目標，同軸航空插頭的結構設計通常采用同軸電纜的設計原理，即插頭由內導體、外導體、絕緣體和外護套組成。

1. 內導體：內導體是同軸航空插頭的核心部分，通常由銅或其他導電性良好的金屬材料制成。內導體的作用是傳輸電信號。它通常位于插頭的中心位置，直接與信號源連接。內導體的直徑和材質對于插頭的信號傳輸能力至關重要，因?yàn)樾盘?hào)的傳輸質量直接與內導體的導電性和幾何形狀相關。內導體需要保證良好的電氣接觸，并具備較高的抗干擾能力。

2. 絕緣體：絕緣體位于內導體與外導體之間，主要作用是隔離內導體與外導體，防止電氣短路和信號串?dāng)_。絕緣體通常采用高強度、高介電常數的材料，如聚四氟乙烯（PTFE）、尼龍、聚乙烯等，以確保良好的電氣隔離性能和耐高溫特性。絕緣體的質量直接影響插頭的頻率響應和信號質量，因此其材質和厚度要求非常高。

3. 外導體：外導體通常由銅、鋁或其他導電金屬材料制成，它包裹在絕緣體外部。外導體的作用是提供屏蔽作用，防止外部電磁干擾（EMI）對信號傳輸?shù)挠绊懀瑫r(shí)確保信號的回流通道。外導體通常是螺旋形或網狀結構，這樣可以增強其屏蔽效果，減少噪聲和干擾。在高頻率信號的傳輸過程中，外導體的設計和材料尤為重要，它決定了信號的抗干擾能力和傳輸效率。

4. 護套：外護套是同軸航空插頭最外層的保護部分，通常由聚氯乙烯（PVC）或橡膠等材料制成。外護套的作用是保護內部的電纜和導體免受物理?yè)p傷、化學腐蝕以及環境因素的影響。它能夠提供防水、防塵等保護功能，確保插頭在各種惡劣環境下的正常工作。對于航空應用而言，外護套的耐高溫、抗紫外線輻射和抗氧化性能是非常重要的。

二、同軸航空插頭的連接部分

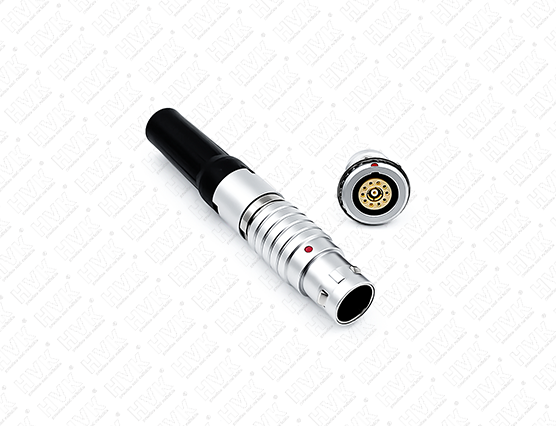

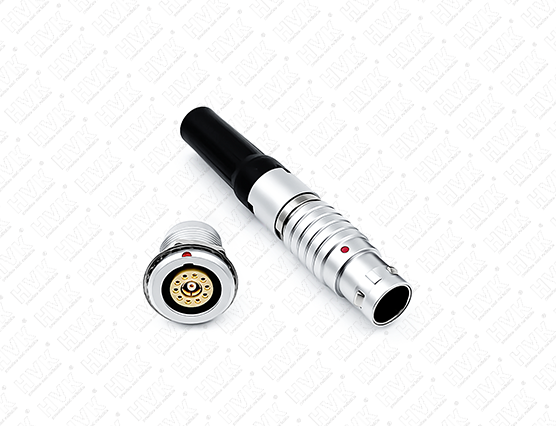

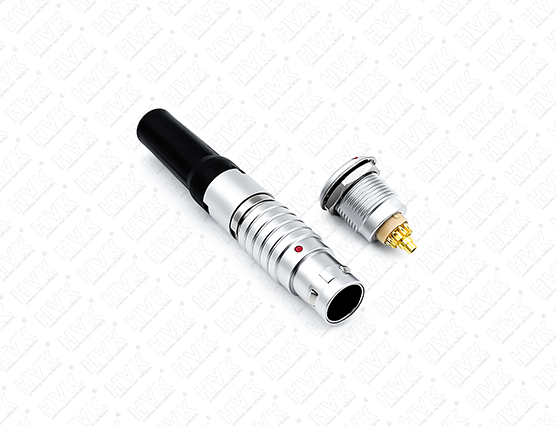

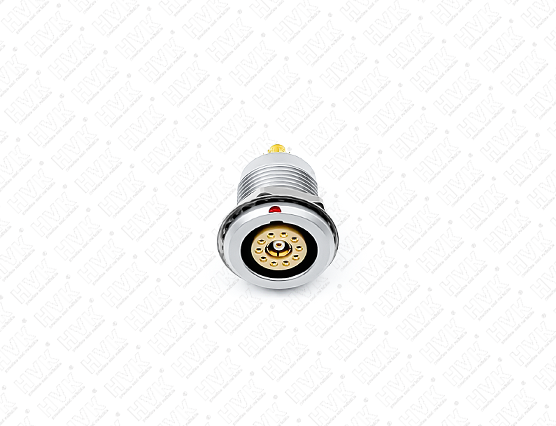

同軸航空插頭的連接部分通常由插頭殼體、接觸端子和鎖緊裝置等組成。插頭殼體通常由金屬或高強度塑料制成，既需要提供結構支撐，又要保證電氣接觸的穩定性。接觸端子則是與插座連接的部分，它們通常采用彈簧型設計，能夠在插頭和插座之間提供穩定的接觸壓力，確保信號的良好傳輸。鎖緊裝置的作用是固定插頭，避免因震動或外力影響導致接觸不良或松脫。

1. 插頭殼體：插頭殼體是同軸航空插頭的外部結構，通常由金屬（如不銹鋼、鋁合金）或工程塑料制成。殼體的主要作用是提供機械強度和支撐力，保護內部電纜和導體不受損傷，同時為接觸端子提供穩定的固定位置。殼體通常設計為圓形或柱形，外表面有時會進行特殊涂層處理，以提高抗腐蝕性和抗氧化性。

2. 接觸端子：接觸端子是連接插頭與插座的關鍵部件，它們通常是由彈簧金屬制成，能夠保證在插拔過程中始終保持良好的電氣接觸。接觸端子設計精密，通常根據插頭的規格和應用要求來選擇適當?shù)牟馁|(zhì)和形狀，以確保在不同環境條件下都有良好的導電性和機械接觸穩定性。

3. 鎖緊裝置：鎖緊裝置是確保插頭與插座連接牢固、避免松動的關鍵部分。它通常由螺旋式螺紋、卡扣或旋轉鎖環等形式構成。鎖緊裝置不僅能夠避免插頭因震動或拉扯而脫落，還能減少插頭與插座之間的接觸不良，從而保證信號的穩定傳輸。

三、同軸航空插頭的抗干擾性能

同軸航空插頭在高頻信號傳輸中，抗干擾性能尤為重要。在航空環境中，信號傳輸通常會受到電磁波、輻射、雷電等多種因素的干擾，這可能導致信號衰減、失真或干擾。因此，同軸航空插頭的屏蔽設計至關重要。通過精心設計的外導體和插頭殼體，同軸航空插頭能夠有效抵抗電磁干擾，確保信號的完整性。外導體的網狀設計或者多層屏蔽層能夠大大提升插頭的抗干擾能力，尤其在高頻傳輸中具有重要意義。

四、同軸航空插頭的材料選擇

同軸航空插頭的材料選擇直接影響其性能和耐用性。通常來說，插頭的內導體選用高導電性的金屬材料，如銅或鍍金銅，以確保良好的信號傳輸性能。外導體通常使用具有良好電磁屏蔽性能的金屬材料，如銅、鋁或鍍鋅鋼。絕緣體的選擇則側重于電氣隔離性能和耐溫性能，常用材料包括聚四氟乙烯（PTFE）、尼龍和聚乙烯等。

總之，同軸航空插頭的結構設計非常精密，包含內導體、外導體、絕緣體和外護套等多個部分。它們共同作用，確保信號的高質量傳輸和設備的穩定運行。在高頻信號傳輸和航空設備中，同軸航空插頭不僅要具備優良的電氣性能，還要能夠承受各種環境挑戰，確保設備的長時間可靠性和抗干擾能力。
